钢衬塑设备在化工防腐中如何正确选用？

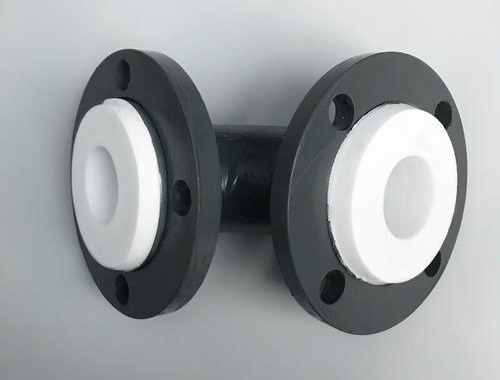

在化工生产中，腐蚀是设备损坏、生产中断、安全隐患的主要诱因之一，而钢衬塑设备凭借钢材的高强度与塑料的耐腐蚀性，成为化工防腐领域的核心设备选择。但钢衬塑设备的选用并非简单匹配规格，需结合介质特性、工况条件、设备用途等多方面综合考量，否则易出现衬层脱落、设备渗漏等问题，影响生产安全与效率。以下结合化工生产实际，详细说明钢衬塑设备的正确选用方法，助力企业规避选型误区、提升防腐效果。

正确选用钢衬塑设备，首要原则是**匹配介质特性**，这是防腐效果的核心前提。化工介质种类繁杂，腐蚀性差异极大，需重点关注介质的浓度、温度、酸碱度及所含杂质。对于盐酸、硫酸等强酸介质，优先选用衬聚四氟乙烯（PTFE）的钢衬塑设备，其耐强酸性能优异，可承受多种浓酸的长期侵蚀，且稳定性强，不与大多数品发生反应；对于氢氧化钠等强碱介质，可选用衬聚乙烯（PE）或聚丙烯（PP）的设备，二者耐碱性突出，且成本相对适中，适合常规强碱工况。

需特别注意，若介质中含有氟离子、氯离子等强腐蚀性杂质，或存在介质浓度波动、多种介质混合的情况，需避免选用普通衬塑材料，应优先考虑衬氟设备，并提前进行介质兼容性测试，防止衬层被腐蚀破损。此外，介质的温度直接影响衬塑材料的稳定性，PE衬层适用温度不超过80℃，PP衬层不超过100℃，PTFE衬层可承受-20℃至200℃的温度范围，若工况温度超出衬层耐受范围，会导致衬层软化、老化加速，甚至脱落，需根据实际温度选择适配的衬塑材料。

其次，需结合**工况压力与设备用途**选型，确保设备运行安全稳定。钢衬塑设备的工作压力需与钢材基材、衬层厚度相匹配，常规常压或低压工况（≤0.6MPa），可选用普通碳钢基材+常规厚度衬层（3-5mm）；若工况压力较高（0.6-1.6MPa），需选用高强度碳钢基材，并增加衬层厚度，同时检查设备的法兰、接口等部位的密封性能，防止高压下介质渗漏。

从设备用途来看，用于储存介质的储罐，需重点考虑衬层的完整性和抗冲击性，优先选用整体成型衬塑工艺，避免衬层拼接处出现缝隙；用于输送介质的管道，需兼顾耐腐蚀性与耐磨性，若介质中含有固体颗粒，需选用加耐磨层的钢衬塑管道，减少颗粒对衬层的冲刷磨损；用于反应釜等承压反应设备，需选用耐温、耐压性能更优的衬氟材料，并严格按照反应压力、温度参数核算设备壁厚，确保满足反应工况要求。

再者，需关注**衬塑工艺与质量标准**，避免因工艺缺陷影响防腐寿命。目前主流的钢衬塑工艺有滚塑、喷涂、粘贴等，滚塑工艺成型均匀、衬层与基材结合紧密，适合大型储罐、反应釜等设备；喷涂工艺适合管道、管件等复杂形状设备，施工效率高，但需控制喷涂厚度均匀性；粘贴工艺适合小型设备或局部衬塑修复，但粘结强度相对较低，不适合高压、高温工况。

选型时需选择符合国家化工设备标准的产品，检查衬层的厚度均匀性、附着力、无气泡、无裂纹等质量指标，同时要求厂家提供材质检测报告、耐腐性能测试报告，确保设备质量达标。此外，需结合企业的维护成本与使用寿命需求，性价比优先的常规工况可选用PE、PP衬塑设备，高端苛刻工况（高温、高压、强腐蚀）可选用PTFE衬塑设备，平衡防腐效果与成本投入。

需规避常见选型误区：一是盲目追求低价，选用劣质衬塑材料或工艺，导致设备短期内出现衬层脱落、渗漏；二是忽视介质温度与压力的适配性，超出衬层耐受范围使用；三是未考虑介质中的杂质影响，导致衬层磨损或腐蚀。正确的选型需综合介质、工况、工艺、质量等多方面因素，必要时可咨询专业厂家，结合实际生产场景定制选型方案。

综上，钢衬塑设备的正确选用是化工防腐的关键，需以介质特性为核心，结合工况压力、设备用途、衬塑工艺等因素科学选型，同时严格把控设备质量，才能有效提升设备防腐寿命，保障化工生产的安全、稳定、高效运行。
