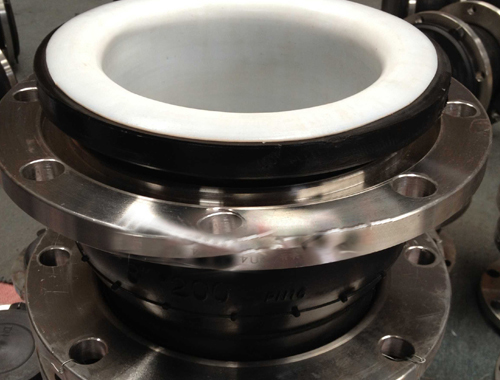

四氟等压（等静压成型 PTFE 衬里）凭借密度均匀、耐温耐压强、抗负压优异的特点，广泛应用于化工、医药、新能源等强腐蚀、高温、真空工况，选型需围绕工况匹配、材料品质、工艺可靠性、结构设计、质量验证、供应商能力六大核心维度把控，避免衬层鼓包、脱落、开裂等失效问题。

一、工况参数精准匹配（核心前提）

温度适配：等压四氟长期使用温度-200℃～260℃，负压工况上限 200℃，正压可达 220℃。200℃以上或冷热冲击频繁场景，优先选高纯 PTFE 或 PFA 改性材质，避免热蠕变与冷脆开裂。

压力区间：适配-0.098MPa（真空）～2.5MPa，远超模压工艺。负压工况（如蒸馏、真空输送）必须选等压工艺，衬层需钢网增强，剥离强度≥9.8N/cm，防止抽瘪变形。

介质特性：PTFE 耐强酸、强碱、有机溶剂，但熔融碱金属、氟气、三氟化氯会腐蚀，严禁选用。含固体颗粒 / 浆料工况，选玻纤 / 碳纤增强改性 PTFE，衬层加厚至 5～10mm，提升耐磨抗冲刷性。

二、材料品质与纯度把控

树脂等级：优先选高纯 PTFE 悬浮树脂，避免再生料或混合料，否则致密度不足、孔隙率高，易渗透腐蚀。电子 / 高纯介质场景，选 PFA 或高纯 PTFE，低析出防污染。

衬层厚度：常规工况 2～3mm，150～200℃加厚至 3～4mm，负压 / 大口径（DN≥300）≥5mm，确保耐压与抗变形能力。

填充改性：纯 PTFE 冷流性强，长期载荷易蠕变密封失效；高温 / 高压场景选玻纤（15%～20%）或碳纤填充配方，提升尺寸稳定性与抗蠕变性。

三、等压工艺核心指标（质量关键）

成型压力：标准等压压力25～30MPa，压力不足致密度不均、壁厚偏差大，耐压强度降低。优质产品壁厚均匀性误差≤±0.2mm，避免局部应力集中开裂。

烧结曲线：严格遵循 “升温 — 保温 — 降温” 控温，保温温度 370～380℃，保温时间按壁厚调整，确保 PTFE 完全熔融结晶，附着力达标。

衬里结合：等压工艺为整体紧衬，无接缝、无分层，结合强度＞30MPa；对比松衬 / 推衬（常压低温用），高温负压下不易脱落。

四、结构与连接设计细节

翻边质量：法兰翻边厚度均匀（误差≤0.5mm）、无裂纹、无气泡，密封面平整，避免泄漏。

管件选型：直管优先等压整体成型；弯头、三通等复杂件选整体模压 + 等压加固，避免拼接焊缝腐蚀渗漏。

密封配套：搭配柔性石墨垫片或四氟 O 型圈，避免硬质垫片损伤翻边；高温工况用弹簧蓄能密封结构，补偿 PTFE 热膨胀。

五、质量验证与标准合规

必做测试：逐批做真空负压试验（-0.096MPa 保压 30min 无变形）、水压试验（1.5 倍设计压力无渗漏）、衬层附着力测试。

标准依据：符合HG/T 4584-2014、HG/T 3704等行业标准，关键指标可对标美标 F1545。

资质审核：供应商需具备压力管道元件制造许可证，提供材质证明、测试报告、出厂合格证。

六、供应商能力评估（长期可靠保障）

优先选择5 年以上行业经验、自研等压设备、成熟烧结工艺的厂家；小作坊多采用简化工艺，参数无法精准调控，易出现衬层质量不稳定、寿命短等问题。同时考察定制能力，可根据工况调整衬层厚度、填充配方及结构设计。

综上，四氟等压选型需工况适配为基础、材料品质为核心、工艺控制为关键、结构设计为保障、质量验证为底线、供应商能力为支撑，全维度把控才能确保产品在严苛工况下长期稳定运行，降低维护成本与安全风险。
